2輪車用プラグキャップ&コード/プラグキャップ

2輪車用プラグキャップ&コード

セラミック抵抗体内蔵のキャップの力が
飛躍する抜群のコンビネーション。

キャップは実績のあるフェノール樹脂を採用し、ノイズを抑えるセラミック抵抗体を内蔵しています。コードはシリコンを採用し、耐熱性・耐久性・耐電圧性に優れています。

※本製品はネジ形端子のプラグ品番のみ取り付けができます。

※イグニッションコイルとケーブルが一体式の電源は、ケーブルを切断し、ケーブルジョイント(J-1)で接続してください。

2輪車用プラグキャップ&コード1
品番の見方
L Y 1 1
キャップ形状 ケーブル色 キャップ材質 コード長さ
L : Lタイプ
S : ストレート
タイプ
X : 102°タイプ
Y : イエロー 1 : フェノール 1 : 50cm

※LY11(SY11・XY11)のキャップ形状は、LZ05F(SZ05F・XZ05F)と同じです。

品番 ケーブル径 ケーブル長
LY11 φ7mm 50cm
SY11
XY11
ケーブルジョイント

イグニッションコイルとプラグコードが一体式(モールド式)の車種に使用していただくケーブルジョイントです。
レーシングケーブルやプラグキャップ&コードにご使用ください。

※ジョイントの直径は左右どちらも7mmになります。

品番
J-1
2輪車用プラグキャップ&コード2

2輪車用プラグキャップ

過酷な条件に耐える構造と材質が、
スパークノイズを抑えた走りを実現。

スパークノイズを抑えるセラミック抵抗体を内蔵しています。
レジスタープラグとの組み合わせにより、さらなるスパークノイズ抑制効果を発揮します。

2輪車用プラグキャップ&コード3
構造

高い耐電圧性を発揮するために、抵抗体を熱間圧入方式で内蔵。
また、抵抗体を長く設計することにより、抵抗値を安定させます。

1. 優れたノイズ抑制効果
抵抗値を安定させたセラミック抵抗体を採用。抵抗体が長く、フラッシュオーバーを防ぎ、優れたノイズ抑制効果を発揮。

2. 優れた防水性
ターミナルシールとウォータープルーフキャップは、特殊防水形状と高品質の合成ゴムにより、優れた防水性を発揮。

3. 信頼の高い構造
堅牢で機械的強度、耐熱性、耐電圧性に優れたフェノール樹脂を採用。

2輪車用プラグキャップ&コード4
品番の見方
L B 05 E H -R
キャップ形状 シールゴムサイズ 抵抗値 ターミナル形状 追記号 キャップ色
L : Lタイプ
S : ストレートタイプ
T : 90°Tタイプ
V : 120°ロングタイプ
X : 102°タイプ
Y : 120°ショートタイプ
B : Bタイププラグ用
D : BC・BK・D・Cタイププラグ用
Z : B・BC・BK・D・Cタイププラグ用
05 : 5kΩ
10 : 10kΩ
E : 一体形
F : ネジ形
なし : ブラック
-B : ブルー
-G : グリーン
-R : レッド
-Y : イエロー

プラグキャップの仕様

品 番 キャップ
ボディ色
適応プラグ
タイプ
抵抗値
(kΩ)
適応プラグ端子 包装形態 外観形状および寸法(㎜) 主な用途

ターミナル
ナット付

ターミナル
ナット無
ブリスター
入り
箱入り

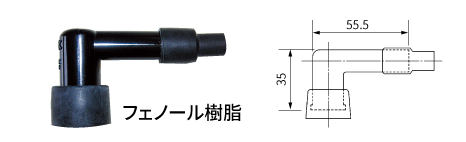

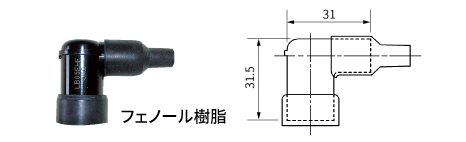

LB05F ブラック B 5 二 輪
LB05F-R レッド

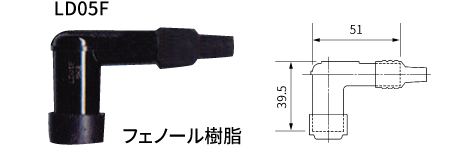

LD05F ブラック BC・BK・D・C
LD05F-R レッド
LZ05F-R レッド B・BC・BK・D・C 5

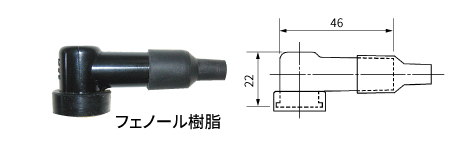

LB05E ブラック B 5
LB05E-R レッド
LBEPK ブラック B - 船外機

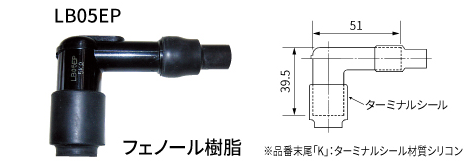

LB05EP 5 二 輪
LB05EPK 5 船外機
LB05EZ ブラック B 5 スノー
モビル
LB05EH ブラック B 5 汎 用
LB10EH 10
LB05EHF
(φ5mm
ケーブル用)
ブラック B 5 汎 用
LB05EM ブラック B 5 汎 用
LB05EMH ブラック B 5 二 輪
船外機
LB05EMH-R レッド

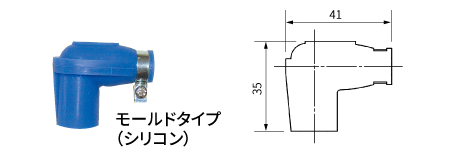

LBER-B ブルー B - 二 輪
カート

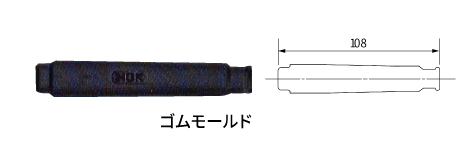

LC05EFK ブラック CM-6専用 5 - - 汎 用

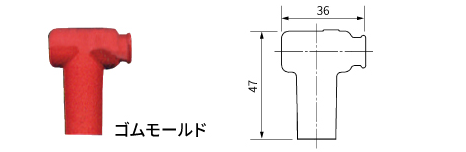

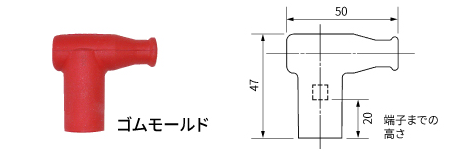

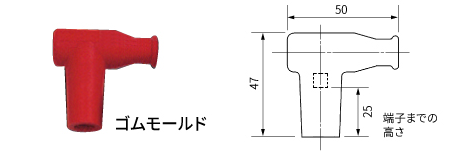

TB05EM-R レッド B 5 二 輪
船外機
TB05EMA ブラック B 5 カート
TB05EMA-R レッド
SB05F ブラック B 5 二 輪
SB05F-R レッド
SD05F ブラック BC・D・C
SD05F-R レッド

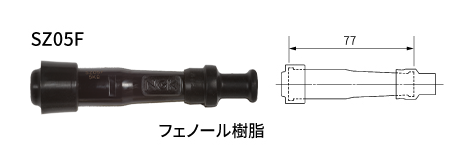

SZ05F-R レッド B・BC・D・C 5
SD05FM ブラック BC・D・C 5 二 輪
汎 用
SD05FM-R レッド

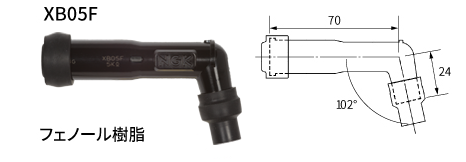

XB05F ブラック B 5 二 輪
XB05F-R レッド
XD05F ブラック BC・D・C
XD05F-R レッド
XZ05F-R レッド B・BC・D・C 5
VB05F ブラック B 5 二 輪
VB05F-R レッド
VD05E ブラック BC・D・C 5

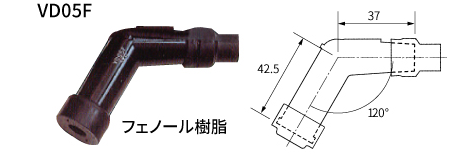

VD05F ブラック BC・D・C 5
VD05F-R レッド
VD05FMH ブラック BC・D・C 5 二 輪
船外機
VD05FML ブラック BC・D・C 5 二 輪
船外機

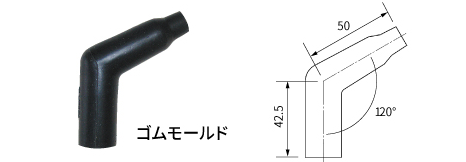

VB05EYK ブラック B 5 -
YB05F ブラック B 5 二 輪
YB05F-R レッド

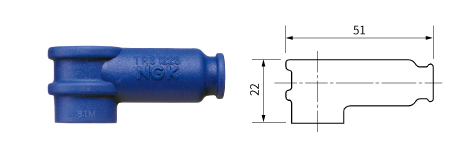

TRS1225-B
※レーシング
プラグR7282系
(R6120系)
の専用キャップ
※φ8mm
ケーブル用
ブルー B 5 レーシング
プラグ用
TRS1233A-R
TRS1233B-Y
TRS1233C-G
※レーシング
プラグR7282系
(R6120系)
の専用キャップ
※φ7mm
ケーブル用

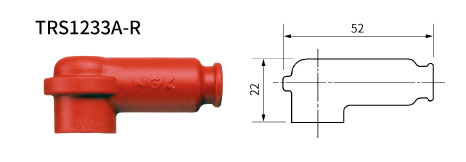

TRS1233A-R
レッド
B 5 レーシング
プラグ用
TRS1233B-Y
イエロー
TRS1233C-G
グリーン

※ウォータープルーフキャップおよびターミナルシールの色はブラックになります。
